Xử lý NOx từ lò hơi: Công nghệ và giải pháp

NOx là nhóm khí thải thường được quan tâm khi đánh giá mức độ phát thải của lò hơi. Khác với SO₂ vốn phụ thuộc nhiều vào lưu huỳnh trong nhiên liệu, NOx có thể hình thành ngay trong quá trình đốt do tác động của nhiệt độ, oxy và thành phần nitrogen. Vì vậy, muốn kiểm soát NOx, cần lựa chọn giải pháp dựa trên cơ chế hình thành khí này thay vì chỉ tập trung vào công đoạn xử lý cuối đường khói.

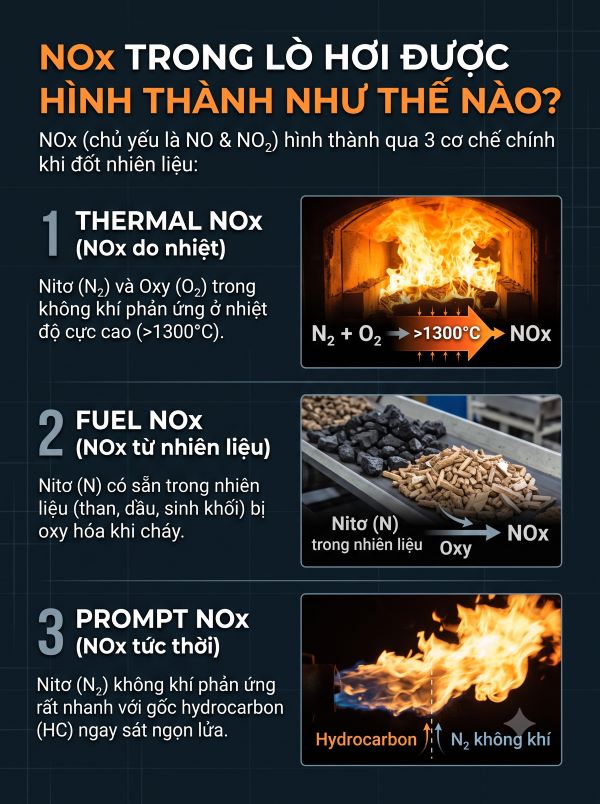

NOx trong lò hơi được hình thành như thế nào?

NOx là tên gọi chung cho nhóm oxit nitrogen, trong đó NO và NO₂ thường là hai thành phần được quan tâm nhất trong khí thải quá trình đốt.

Tùy loại nhiên liệu và điều kiện vận hành, NOx trong lò hơi chủ yếu hình thành theo ba cơ chế:

• Thermal NOx: nitrogen và oxygen trong không khí phản ứng ở nhiệt độ rất cao. Đây là nguồn NOx đáng chú ý khi nhiệt độ vùng cháy tăng mạnh.
• Fuel NOx: nitrogen có sẵn trong nhiên liệu được chuyển hóa trong quá trình cháy. Cơ chế này đặc biệt cần quan tâm với nhiên liệu rắn hoặc nhiên liệu có hàm lượng nitrogen cao.
• Prompt NOx: hình thành từ các phản ứng nhanh giữa nitrogen trong không khí và các gốc hydrocarbon gần vùng ngọn lửa. Lượng này thường nhỏ hơn so với hai cơ chế trên trong nhiều hệ thống lò hơi.

Điểm đáng chú ý là mỗi cơ chế chịu ảnh hưởng bởi những điều kiện khác nhau. Chẳng hạn, giảm nhiệt độ vùng cháy có thể hạn chế Thermal NOx, trong khi việc tạo vùng cháy giàu nhiên liệu và cấp không khí theo từng giai đoạn có thể hỗ trợ kiểm soát Fuel NOx.

Vì sao kiểm soát NOx cần chú ý đến quá trình cháy?

NOx không chỉ phụ thuộc vào lượng nhiên liệu được đốt mà còn liên quan đến cách nhiên liệu được đốt.

Khi nhiệt độ ngọn lửa quá cao và oxygen có nhiều trong vùng nhiệt độ cao, điều kiện hình thành Thermal NOx thuận lợi hơn. Ngược lại, nếu tạo được vùng cháy có lượng oxygen thấp hơn trong giai đoạn đầu rồi bổ sung không khí ở các giai đoạn tiếp theo, quá trình hình thành NOx có thể được hạn chế. Đây là cơ sở của nhiều giải pháp đốt phân tầng được áp dụng cho lò hơi.

Tuy nhiên, giảm NOx quá mức bằng cách làm thiếu không khí cũng có thể khiến quá trình cháy không hoàn toàn và làm CO tăng. Vì vậy, kiểm soát NOx luôn cần được cân đối với hiệu suất cháy và các thông số khí thải khác.

Các giải pháp kiểm soát NOx ngay trong buồng đốt

Đốt phân tầng và cấp khí theo từng giai đoạn

Thay vì cung cấp toàn bộ lượng không khí cần thiết ngay tại vùng cháy chính, hệ thống có thể phân chia không khí thành nhiều giai đoạn.

Ở vùng đầu, lượng oxygen được kiểm soát để tạo điều kiện hạn chế quá trình hình thành NOx. Phần không khí còn lại được cấp ở phía sau để hoàn tất quá trình cháy.

Overfire Air (OFA) là một cách tiếp cận theo nguyên lý này. Không khí được đưa vào phía trên vùng cháy chính, qua đó thay đổi phân bố oxygen và nhiệt độ trong buồng đốt. EPA ghi nhận OFA là một trong các giải pháp kiểm soát NOx bằng cách điều chỉnh quá trình cháy.

Đầu đốt Low-NOx

Đầu đốt Low-NOx được thiết kế để kiểm soát quá trình hòa trộn nhiên liệu và không khí ngay tại vùng ngọn lửa. Cấu trúc đầu đốt có thể tạo các vùng cháy theo từng giai đoạn, hạn chế oxygen hoặc giảm nhiệt độ đỉnh của ngọn lửa.

Với các lò hơi đốt khí hoặc dầu, Low-NOx burner thường được kết hợp với các giải pháp như tuần hoàn khí thải để kiểm soát NOx phát sinh trong quá trình cháy.

Đối với hệ thống hiện hữu, việc thay đầu đốt cần được tính toán theo hình dạng buồng đốt, công suất, loại nhiên liệu và hệ thống cấp gió. Không nên lấy thông số của một đầu đốt từ hệ thống khác để áp dụng trực tiếp cho mọi lò hơi.

Tuần hoàn khí thải FGR

FGR (Flue Gas Recirculation) đưa một phần khí thải quay trở lại vùng đốt. Vì khí tuần hoàn có hàm lượng oxygen thấp hơn không khí cấp mới, việc này có thể làm giảm nồng độ oxygen và nhiệt độ cháy tại vùng phản ứng.

Khi điều kiện hình thành Thermal NOx giảm, lượng NOx phát sinh cũng có thể được kiểm soát tốt hơn. FGR là một trong các công nghệ kiểm soát NOx bằng cách tác động trực tiếp vào quá trình cháy và được áp dụng cho nhiều loại lò hơi.

Tuy nhiên, lượng khí tuần hoàn cần được tính toán phù hợp. Nếu đưa quá nhiều khí thải trở lại buồng đốt, quá trình cháy, lưu lượng quạt và hiệu suất vận hành có thể bị ảnh hưởng.

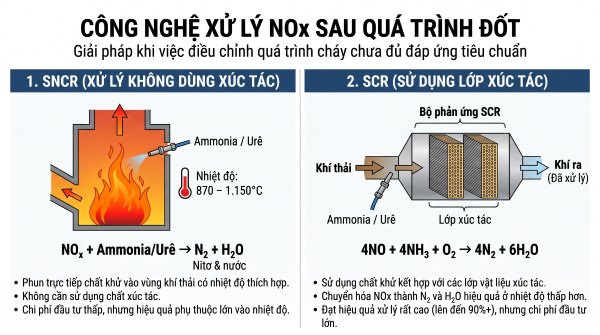

Công nghệ xử lý NOx sau quá trình đốt

Khi các giải pháp điều chỉnh quá trình cháy chưa đủ để đáp ứng yêu cầu phát thải, doanh nghiệp có thể bổ sung công nghệ xử lý NOx ở phía sau buồng đốt.

SNCR xử lý NOx không dùng xúc tác

SNCR (Selective Non-Catalytic Reduction) sử dụng chất khử như ammonia hoặc urea phun vào vùng khí thải có nhiệt độ thích hợp. Chất khử phản ứng với NOx để tạo thành nitrogen và nước.

Điểm quan trọng của SNCR nằm ở vị trí phun. Phản ứng chỉ đạt hiệu quả tốt trong một khoảng nhiệt độ nhất định; EPA ghi nhận vùng nhiệt độ điển hình cho SNCR khoảng 870–1.150°C. Nếu nhiệt độ quá thấp, phản ứng có thể không hiệu quả và phát sinh ammonia dư; nếu quá cao, ammonia có thể bị oxy hóa và tạo thêm NOx.

Vì vậy, thiết kế hệ thống phun phải tính đến nhiệt độ thực tế, khả năng hòa trộn, thời gian lưu và tỷ lệ chất khử so với lượng NOx cần xử lý.

SCR sử dụng lớp xúc tác

SCR (Selective Catalytic Reduction) cũng sử dụng ammonia hoặc urea làm chất khử nhưng có thêm lớp xúc tác để thúc đẩy phản ứng. NOx được chuyển hóa chủ yếu thành nitrogen và nước.

Một phản ứng điển hình có thể biểu diễn như sau:

4NO + 4NH₃ + O₂ → 4N₂ + 6H₂O

SCR có thể đạt hiệu quả xử lý NOx cao, nhưng hệ thống yêu cầu kiểm soát chặt nhiệt độ, lưu lượng khí, lượng chất khử và tình trạng xúc tác. EPA cho biết hiệu quả SCR phụ thuộc đáng kể vào nhiệt độ và hoạt tính của xúc tác.

So với SNCR, SCR có cấu hình phức tạp hơn và cần bố trí thiết bị, xúc tác cũng như hệ thống cấp chất khử phù hợp. Vì vậy, lựa chọn giữa hai công nghệ cần dựa trên nồng độ NOx đầu vào, mức cần giảm và điều kiện bố trí thực tế.

Lò hơi tầng sôi có lợi thế gì khi kiểm soát NOx?

Công nghệ đốt ở lò hơi tầng sôi vận hành với nhiệt độ cháy thấp hơn nhiều dạng lò đốt thông thường. Điều kiện này có thể hạn chế quá trình hình thành Thermal NOx. EPA cũng ghi nhận đốt tầng sôi có mức NOx thấp hơn một số loại lò đốt than thông thường nhờ điều kiện cháy đặc trưng.

Tuy nhiên, điều đó không có nghĩa mọi hệ thống đều đạt mức phát thải thấp mà không cần kiểm soát bổ sung. Thành phần nhiên liệu, vật liệu tầng sôi, lượng không khí và chế độ vận hành vẫn tác động đến NOx. Với hệ thống có yêu cầu xử lý cao, SNCR vẫn có thể được tích hợp để tăng khả năng kiểm soát.

Chọn công nghệ xử lý NOx dựa trên những yếu tố nào?

Trước khi lựa chọn thiết bị, cần có dữ liệu thực tế của dòng khí thải và điều kiện vận hành. Một số thông tin quan trọng gồm:

• Loại nhiên liệu và thành phần nitrogen trong nhiên liệu.
• Công suất, tải vận hành và cấu tạo lò.
• Nồng độ NOx hiện tại và mức phát thải cần đạt.
• Nồng độ O₂, CO và nhiệt độ khí thải.
• Lưu lượng khí tại từng chế độ tải.
• Không gian có thể bố trí thiết bị.
• Khả năng lưu trữ và cấp ammonia hoặc urea.
• Yêu cầu bảo dưỡng đối với xúc tác nếu sử dụng SCR.

Từ dữ liệu này, doanh nghiệp có thể xác định nên ưu tiên kiểm soát tại nguồn, xử lý sau đốt hay kết hợp cả hai. EPA cũng phân nhóm các giải pháp kiểm soát NOx thành hai hướng chính: kiểm soát quá trình cháy và xử lý khí thải sau khi NOx đã hình thành.

Kết hợp nhiều giải pháp để kiểm soát NOx ổn định

Trong thực tế, một hệ thống có thể sử dụng nhiều cấp kiểm soát thay vì phụ thuộc vào một công nghệ duy nhất. Ví dụ, điều chỉnh quá trình cháy và dùng đầu đốt Low-NOx có thể được kết hợp với SNCR hoặc SCR khi cần giảm NOx sâu hơn.

Cách tiếp cận này giúp giảm lượng NOx ngay từ buồng đốt trước khi đưa phần còn lại sang công đoạn xử lý. Tuy nhiên, việc giảm NOx cũng cần theo dõi CO, oxygen dư, nhiệt độ và hiệu suất cháy để tránh chuyển vấn đề từ chất ô nhiễm này sang chất khác.

Với các hệ thống cần khảo sát, cải tạo hoặc thiết kế mới, có thể tham khảo thêm thông tin về lò hơi và giải pháp xử lý khí thải tại greenboiler.vn.

Kiểm soát NOx cần bắt đầu từ dữ liệu vận hành

NOx phát sinh do nhiều cơ chế khác nhau nên không có một công nghệ phù hợp cho mọi lò hơi. Với hệ thống phát sinh NOx chủ yếu do điều kiện cháy, các giải pháp như đốt phân tầng, OFA, Low-NOx burner hoặc FGR có thể được xem xét. Khi cần xử lý lượng NOx đã hình thành, SNCR và SCR là hai hướng phổ biến.

Quan trọng nhất là xác định đúng nguyên nhân và đặc điểm dòng khí trước khi lựa chọn thiết bị. Khi có dữ liệu về nhiên liệu, nhiệt độ, O₂, CO, NOx và lưu lượng khí, phương án xử lý sẽ có cơ sở kỹ thuật rõ ràng hơn và hạn chế việc đầu tư thiết bị không phù hợp.
